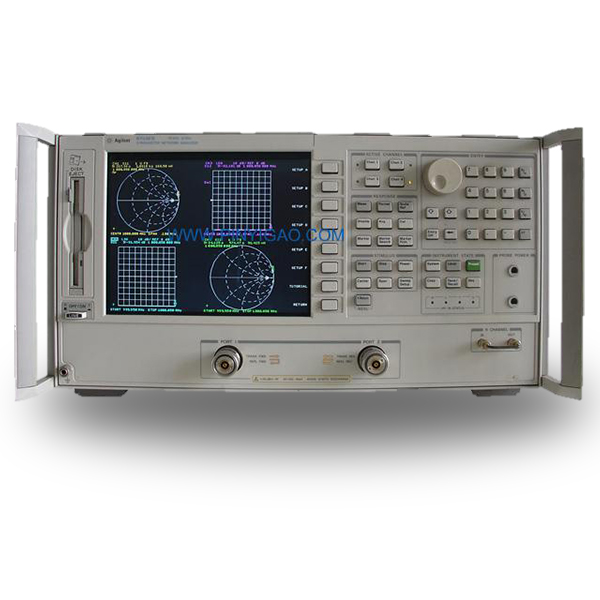

Agilent 8753ES网络分析仪

Agilent8753ES功能
（1）驻波比
（2）传输与反射（插损/回损）
（3）噪声系数
（4）阻抗

Agilent8753ES功能介绍
（1）驻波比
      驻波比是衡量匹配程度的另一个量，一般用在发射机、天线等设备。如果匹配良好，负载阻抗等于电缆特性阻抗，不产生反射，只有入射波，没有反射波，电缆各处电信号的幅度相等，成行波状态。如果匹配不好，负载阻抗不等于电缆的特性阻抗，将产生反射，此时电缆中既有入射波，也有反射波，入射波和反射波迭加，使得沿电缆中一定距离电压或电流幅度呈周期性变化，某一些地方幅度*大，另一些地方幅度*小，形成驻波，幅度*大值和*小值之比就叫驻波比。行波状态下，由于电缆各处电信号幅度相等，驻波比等于1，形成驻波后，驻波比总大于1。
（2）传输与反射（插损/回损）
插入损耗是指在信号或者电源的传输中由于滤波器的接入而发生功率的损耗，接入滤波器前后所接收到功率的比值以（分贝）DB标识。
       回波损耗是指信号在传输时遇到波阻抗不均匀时就好对信号形成反射，它会让信号传输损耗增大、信号变形等，由信号反射引起的衰减称为回波损耗。
（3）噪声系数
噪声系数是有源设备内部都是会产生噪声的，一个载噪比为(C/N)i的信号通过有源设备后载噪比会变坏成为(C/N)o，变坏的原因是输出信号中除了有被放大了的输入信号中的噪声以外，还要加上设备本身产生的噪声。
输入载噪比和输出载噪比之比就是设备的噪声系数，用F来表示：也可以用dB来表示：
进一步分析噪声系数的意义，当设备的增益为G倍时：
（4）阻抗
阻抗主要是指电阻抗。是复杂的电阻和电抗的实数部分的值是虚数部分，以欧姆为单位。包括容抗和阻抗，电容和电感可以相互抵消。 另外，因为力学等学科在一定的物理和电气涌相似关系的数学形式，所以借用“阻抗”从电力：声阻抗，电源阻抗。
扬声器阻抗应该叫做阻抗的幅值，即电阻和平方和的平方根的电抗。在不同的频率具有不同的阻抗的模量值，它可以被绘制成曲线，有些扬声器称为8Ω，是该曲线的一个特殊点。
当电压和电流按正弦规律变化时，具有电阻、电感、电容的电路对交流电所起的阻碍或抵抗作用的效果叫做阻抗，其数值等于电路两端的电压有效值和输入电流有效值的比值，即Z=U/I。
